Planos Históricos

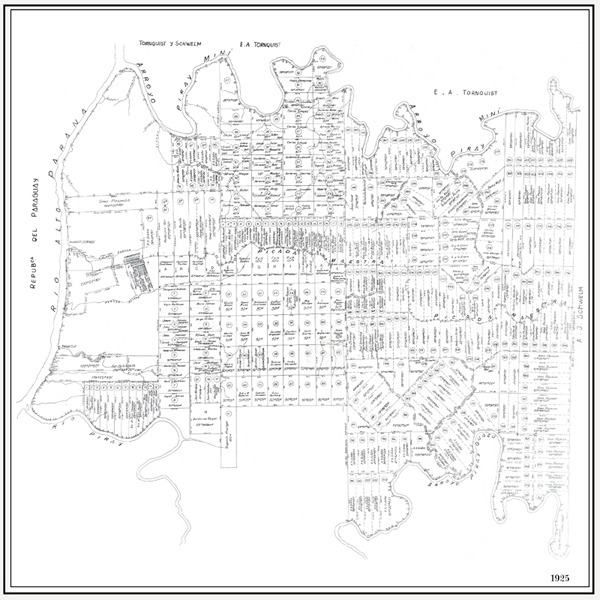

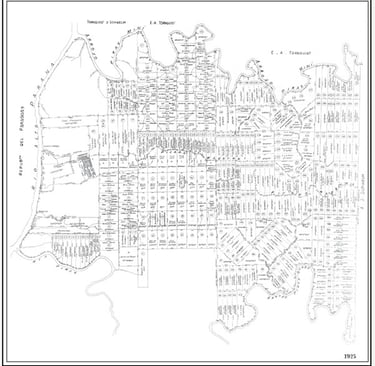

Plano de la Colonia Eldorado del año 1925

Este plano fue facilitado para su reproducción y publicación, por el Ingeniero Jorge Antonio Kirchner, a quien agradecemos por su desinteresada colaboración.

Contenido grafico:

Dibujado a escala 1: 30.000

Este plano comprende las 21.038 Has. 10 As.54 Cas, que constituyen el actual territorio de Eldorado, por consiguiente los limites perimetrales del plano son:

a) Al este, límite con Municipio de 9 de Julio.

b) Al norte Arroyo Piray Mini.

c) Al oeste Rio Paraná.

d) Al sur Arroyo Piray guazú.

Lotes rurales están dibujados a escala con sus medidas perimetrales, también se incluye dentro del lote, su número, la superficie en Hectáreas y el Apellido del dueño.

Se detallan gráficamente 413 lotes numerados desde el 1 en adelante.

El lote N° 1 se encuentra en el margen izquierdo abajo y el 413 a la derecha arriba.

También se incluyen doce lotes definidos por letras, desde la A hasta la L, incluidas se ubican desde el rio Paraná avanzando hacia el este,todos limitan al norte con la picada maestra.

En varias zonas se encuentra espacios libres sin indicar parcelamientos de tierra.

La única picada que se detalla es la Maestra, su trayectoria está representada por una poligonal que se desarrolla desde el Rio Paraná hasta el límite con 9 de Julio.2

Se indican varios arroyos por medio del dibujo de su trayectoria, se observa que los arroyos Pomar y Elena, en esa fecha, ya recibían esa denominación.

También se cita por su nombre el arroyo 9 de Julio, que se ubica en el Angulo de encuentro del Rio Parana vértice superior izquierdo del plano.

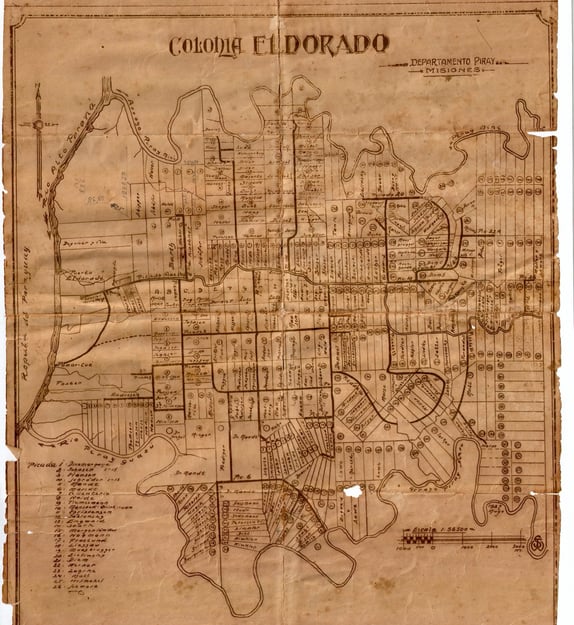

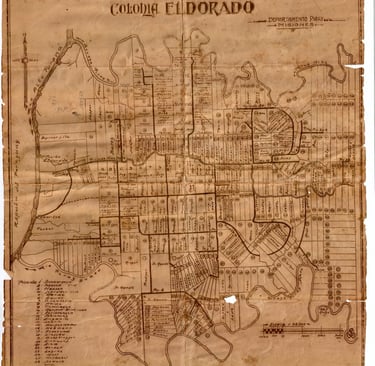

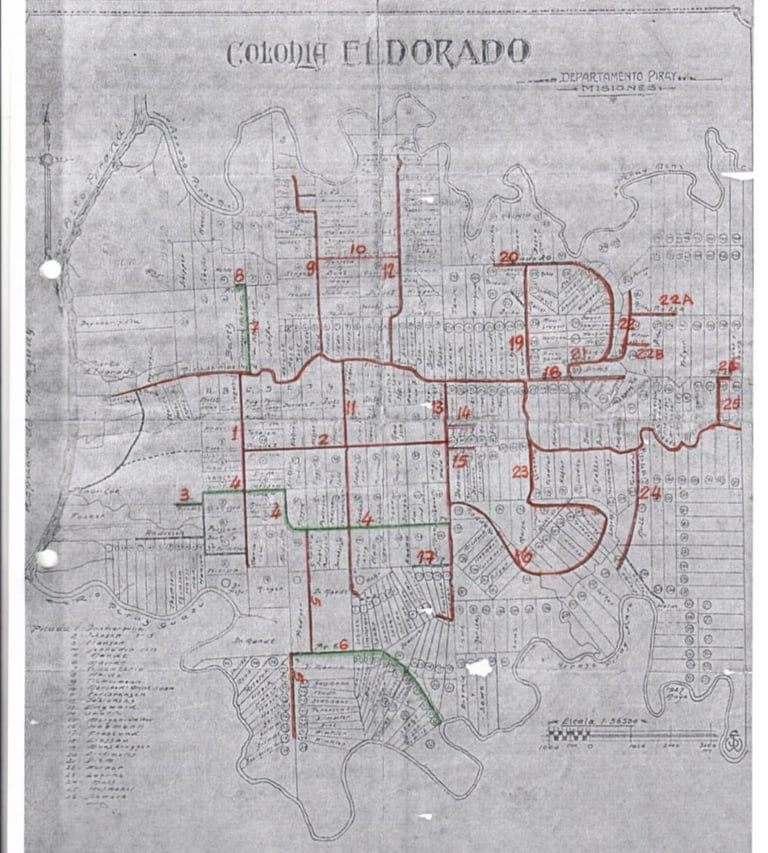

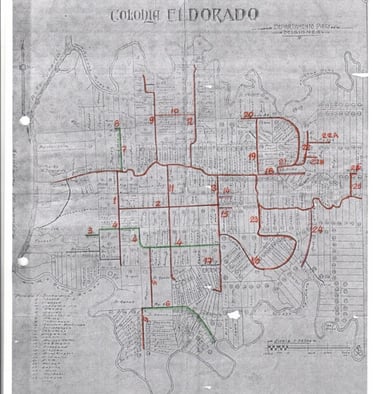

Plano de la Colonia Eldorado fechado en Mayo de 1927

Dibujado a Escala 1: 56.500,

Plano que abarca el territorio comprendido entre los siguientes límites:

Al oeste Rio Paraná, al este límite con el actual Municipio de 9 de Julio, al norte Piray Mini y al sur Piray Guazú.

Lotes Rurales dibujados a Escala sin indicar las medidas longitudinales y superficiales.

Se encuentran marcadas las picadas desde la 1 hasta la 26, indicadas como “Pic.18, Pic.13”, etc.

Cuenta con un listado de las picadas, a la mayoría se las denomina con el nombre de algún vecino que se encontraba sobre la misma.

Listado de picadas indicadas en el plano:

Picada Maestra actual Avenida San Martin

Picada 1 - Dinamarquesa, actual calle Rivadavia.

Picada 2 - Johansen, actual Avenida Fundador Adolfo J. Schwelm

Picada 3 - Hansen

Picada 4 - Schröder

Picada 5 - Mandt

Picada 6 - Mandt

Picada 7 - Cementerio, actual calle Manuel Belgrano3

Picada 8 - Nolde – actual Avenida Independencia.

Picada 9 - Tiemesmann – actual calle 25 de Mayo

Picada 10 - Monsted - Brinkmann

Picada 11 - Christensen, actual Calle Sarmiento

Picada 12 - Yablonsky – actual calle Moreno

Picada 13 - Enwald, actual Avenida Córdoba

Picada 14 - Stark

Picada 15 - Morgenlander

Picada 16 - Hermann

Picada 17 - Fraclund – actual calle La Paz

Picada 18 - Liessau – actual ruta Provincial 17

Picada 19 - Moosbrugger, actual Avenida Los Cedros

Picada 20 - Zielinsky, actual Avenida Independencia

Picada 21 - Diem – actual Avenida Independencia.

Picada 22 - Werner

Picada 23 - Lohrke – actual calle Santa fe.

Picada 24 - Moll

Picada 25 - Hofmokel

Picada 26 – Schwarz

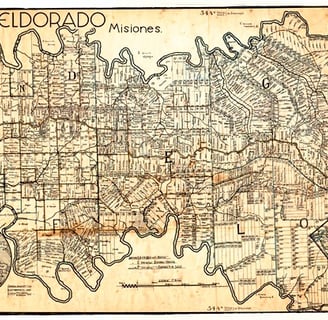

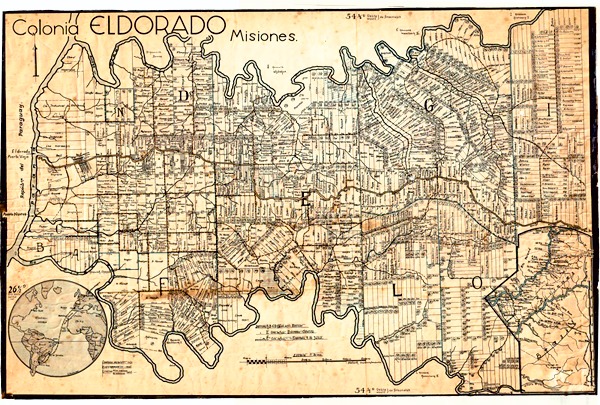

Plano de la Colonia de Eldorado

Sin fecha indicada en el mismo la fecha estimada es del año 1930

Confeccionado por el Arquitecto Natsch

Escala 1:30.000

Plano que contiene el territorio de los Municipios de Eldorado, 9 de Julio y Santiago de Liniers.

Los lotes se encuentran citados por su número, sus medidas lineales y superficies en hectáreas, de cada uno. También se indica el apellido del propietario.

No se indican las Picadas.

Este es el primer plano en el que se indican los kilómetros sobre la Picada Maestra, tal como los conocemos actualmente. Coinciden con las marcaciones kilométricas que efectuaron las Comisiones de Fomento de Eldorado, Eldorado Centro y Eldorado 9 de Julio, para ubicar los mojones kilométricos llegando hasta el km. 34.

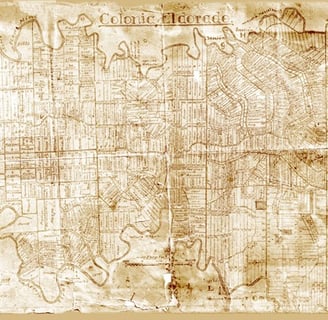

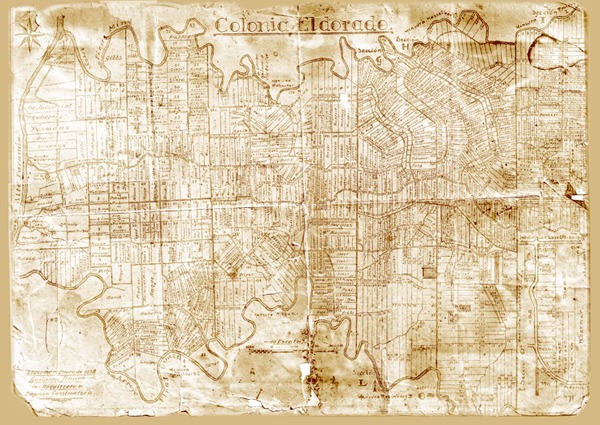

Plano de la Colonia Eldorado fechado en enero de 1938

Confeccionado por el Arquitecto Guillermo Staudt

Dibujado a escala 1: 30.000

Lotes rurales sin medidas lineales y superficiales.

En cada lote se indica su número y el apellido del propietario.

Las picadas se encuentran indicadas por su número.

El plano abarca el territorio de los actuales municipios de Eldorado,9 de Julio y Santiago de Liniers.

A partir del Rio Paraná se encuentran marcados los kilómetros desde la orilla del puerto viejo, medidos sobre la trayectoria de la Picada Maestra, siendo este recorrido más largo que en línea recta, desde el Rio hasta la rotonda del Km11 se mide un kilómetro más, indicándose en esteplano como si fuera el Km 12.

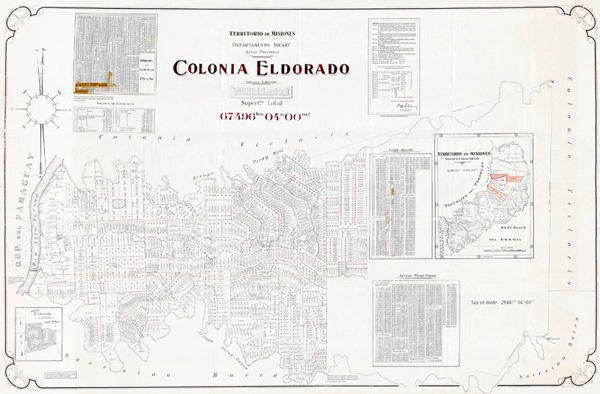

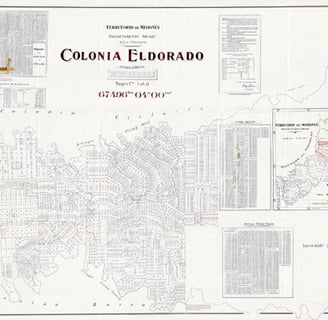

Plano de La Colonia Eldorado
fechado en noviembre del año 1939

Confeccionado por el Ingeniero Fernando de Estrada.

Dibujado a escala 1: 25.000.

Este plano contiene el territorio ocupado por los Municipios de Eldorado, 9 De Julio, y Santiago de Liniers.

La superficie total es de 67.496 Hs pero solo se indica lo ocupado por los municipios citados, por lo tanto faltan subdividir 29.441 has.

Comparado con otros planos de la Colonia es un plano muy catastral, en él se indican los números de los lotes, las medidas perimetrales, la Superficie y los rumbos magnéticos de los lados.

También se indican los relevamientos de los arroyos Piray Guazú y Piray Mini, del rio Paraná y de la Picada Maestra, todos con sus respectivas poligonales, la longitud de los tramos y rumbos geográficos.

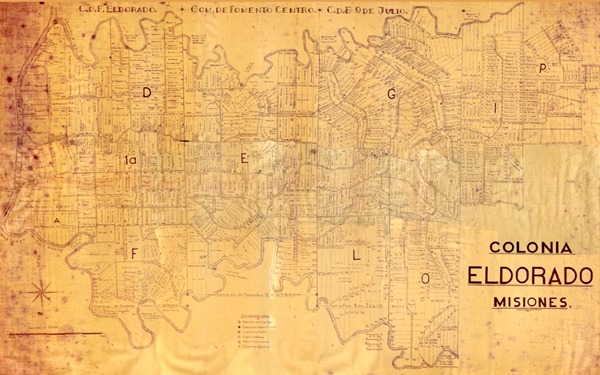

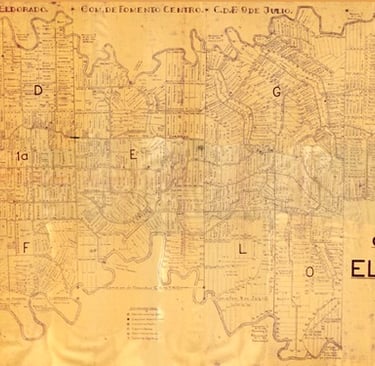

Plano de la Colonia Eldorado fechado en el año 1945.

Este plano fue facilitado para su reproducción y publicación por el señor Sergio Delapierre a quien agradecemos su gentil y espontanea colaboración.

Confeccionado por N. Staud

Dibujado a escala 1: 30.000.

Plano que contiene el actual territorio de Los Municipios de Eldorado, 9 de Julio y Santiago de Liniers.

Los lotes rurales se encuentran sin medidas lineales ni superficiales, solo se citan el número de lote y el apellido del propietario.

No se indica la ubicación de las picadas.

Figuran las fracciones catastrales 1ª, A, D, F y E del Municipio de Eldorado, y las O, I, L, G y P, que corresponden a los Municipios de 9 de Julio y Santiago de Liniers.

En este plano se encuentran marcados los kilómetros, los que se midieron desde la orilla del Rio Paraná a partir del puerto nuevo ubicado en Puerto los Pinares, siguiendo la trayectoria de la Avenida 9 de Julio hasta empalmar con la picada maestra en la esquina de la casa del Dr. Gardes, con esta forma de medir los Kms. se llega a la altura del museo Cooperativo, frente al Banco Nación, con el Km 12 y medio.
